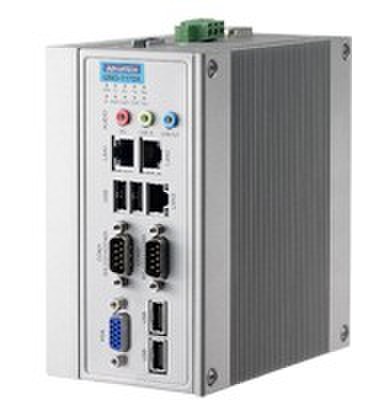

研华嵌入式工控机UNO-1172A

一、研华嵌入式工控机UNO-1172A产品描述:

研华嵌入式工控机UNO-1172A/AE are Intel Atom DIN-rail PCs with innovated system diagnostic features. The system diagnosis and remote power control through digital input lines enable users to control and monitor system status remotely. They also provide alarm notices including over temperature, over voltage, battery power fail, power status on both system onboard LED and digital output. Three Gigabit Ethernet interfaces with teaming function support allow users to uplink two ports with data transmit fault tolerance and downlink one port to field devices. Their compact size, small foot print, front accessible I/Os allow convenient wiring and easy installation in field cabinets as well.

二、研华嵌入式工控机UNO-1172A产品介绍:

  • Onboard Intel Atom D510 1.66 GHz processor
  • Onboard 1 MB battery-backup SRAM
  • Onboard system & I/O LED indicators
  • System diagnosis through LED and digital output, remote power control through digital input
  • Two RS-232/422/485 ports with automatic flow control
  • Three 10/100/1000 Base-T RJ-45 ports with teaming function support
  • 4 x external USB
  • PC/104+ expansion slots option
  • 1 x Mini PCIe slot for WLAN card and Fieldbus card
  • Windows® 7, Windows CE, XP Embedded and Linux support
  • Supports Boot from LAN function
  • Fanless design with no internal cabling
  • Isolation between chassis and power ground

三、研华嵌入式工控机UNO-1172A产品参数:

Environment Ingress Protection IP40
Operating Humidity 20 ~ 95% (Non-condensing)
Operating Temperature -10 ~ 60° C (14 ~ 140° F)
Storage Humidity 0 ~ 95% (non-condensing)
Storage Temperature -20 ~ 80° C (-4 ~ 176° F)
General Certifications CE, FCC class A, UL, CCC
Dimensions (W x H x D) 85.5 x 152 x 139 mm (3.4" x 6" x 5.5")
Enclosure Aluminum + SECC
Mounting DIN-rail, Wallmount
OS Support Windows WES 2009, Windows XP, Windows 7, Windows CE 5.0/6.0, Linux, QNX
Power Consumption 24 W (Typical)
Power Requirement 10 ~ 36 VDC (e.g +24 V @ 2 A) (Min. 48 W), AT
Remote Management Built-in Advantech DiagAnywhere agent on Windows CE, WES2009, WES7
System Design Fanless with no internal cabling
Weight 1.6 kg
I/O Interface LAN 2 x 10/100 Base-T RJ-45 ports (Built-in boot ROM in flash BIOS)
LAN 2 x 10/100/1000 Base-T RJ-45 port (Built-in boot ROM in flash BIOS) ( One LAN port in UNO-2173A)
LAN 2 x 10/100Base-T RJ-45 ports (Built-in boot ROM in flash BIOS)
Serial Ports 2 x RS-232, 1 x RS-232/422/485 with DB9 connectors, Automatic RS-485 data flow control, 1x pin header RS-232
USB 4 x USB, EHCI, Rev. 2.0 compliant (1 is for USB dongle inside chassis)
System Hardware Audio Line in, Line out
Battery Backup SRAM 512 KB
CPU Intel Atom N270 1.6 GHz
Display DB15 VGA connector, 1600 x 1200 @ 85 Hz
Indicators LEDs for Power, IDE, LAN (Active, Status), Serial (Tx, Rx), Alarm for battery backup SRAM and diagnosis (programmable), Buzzer for Diagnosis (programmable)
Keyboard/Mouse Ports 1 x PS/2
Memory 1 GB DDR2 SDRAM built-in
Storage SSD: 1 x internal type I/II CompactFlash slot
Watchdot Timer Programmable 256 levels timer interval, from 1 to 255 sec

中文版本:

uno-1172a / AE英特尔Atom DIN轨电脑与创新系统的诊断功能。通过数字输入线系统诊断和远程电源控制允许用户控制和远程监控系统的现状。他们还提供报警通知包括过温,过电压,电池电源故障,对系统的车载LED和数字输出电源状态。三千兆位以太网接口与学习功能的支持,允许用户上行两端口数据传输容错和下行端口现场设备。其紧凑的尺寸小的足迹前访问I/O允许布线方便、易于安装现场机柜

二、研华嵌入式工控机uno-1172a产品介绍

船上的英特尔Atom d510 1.66 GHz处理器

车载1 MB的电池备份SRAM

车载系统I / O LED指示器

系统的诊断通过LED和数字输出数字输入远程电源控制

两个RS-232/422/485的流量自动控制端口

10 / 100 / 1000以太网RJ-45端口与学习功能的支持

4 x外部USB

PC/104 +扩展槽的选择

1 x迷你PCIe插槽的WLAN现场总线卡

®Windows 7,Windows CE嵌入式Linux支持XP

支持局域网功能的启动

无风扇设计,没有内部布线

机箱和电源地之间的隔离

三、研华嵌入式工控机uno-1172a产品参数

环境防护等级IP40

工作湿度20 ~ 95%非冷凝

操作温度10 ~ 60°C(14 ~ 140°F

存储湿度0 ~ 95%非冷凝

存储温度20 ~ 80°C(4 ~ 176°F

一般认证CEFCC,ULCCC

尺寸(宽x高x深85.5×152×139毫米(3.4“×6“×5.5”)

外壳+镀锌钢板

DIN导轨安装壁挂式

操作系统支持Windows韦斯2009Windows XPWindows 7Windows CE 5/ 6LinuxQNX

功耗24 W典型的

电力需求的10 ~ 36伏直流电(例如+ 24 V2(至少48 W)

远程管理建于研华diaganywhere剂对Windows CEwes2009wes7

系统设计的无风扇没有内部布线

体重1.6公斤

I/O接口LAN 2×10 / 100以太网RJ-45端口(内置Flash BIOS Boot ROM

局域网的2×10 / 100 / 1000以太网RJ-45端口(内置Flash BIOS Boot ROM在uno-2173a一个局域网端口

局域网的2×10 / 100Base-T RJ-45端口(内置Flash BIOS Boot ROM

串行端口2 x 1 x RS-232RS-232/422/485的DB9连接器自动的RS - 485数据流控制1RS-232

USB 4×USB,EHCI,启。(1是2兼容的USB加密狗内部底盘)

系统硬件音频线线

电池备份SRAM的512 kb

英特尔Atom N270 CPU 1.6 GHz的

显示DB15 VGA连接器,1600×1200 @ 85赫兹

指标的LED电源IDE局域网(主动地位)串行(TXRX)电池备份SRAM和诊断蜂鸣器报警可编程)的诊断可编程)

键盘/鼠标端口1×PS/2

1 GB DDR2 SDRAM存储器内置

SSD存储1 x内部类型I / II CompactFlash插槽

watchdot定时器可编程定时器间隔256的水平从1到255秒

更多关于研华工控机的产品信息欢迎您联系我们咨询了解全国免费咨询热线15062244194
