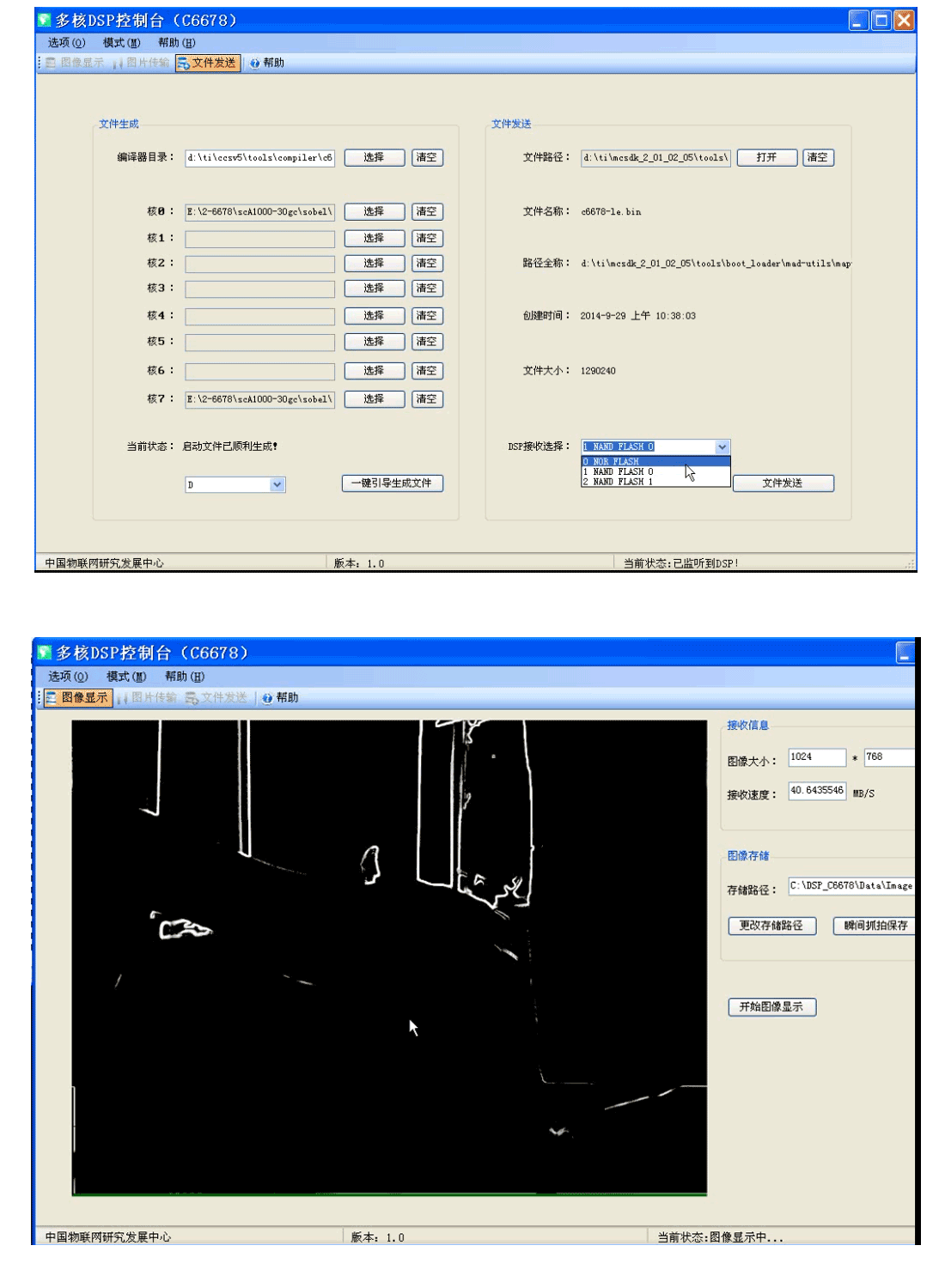

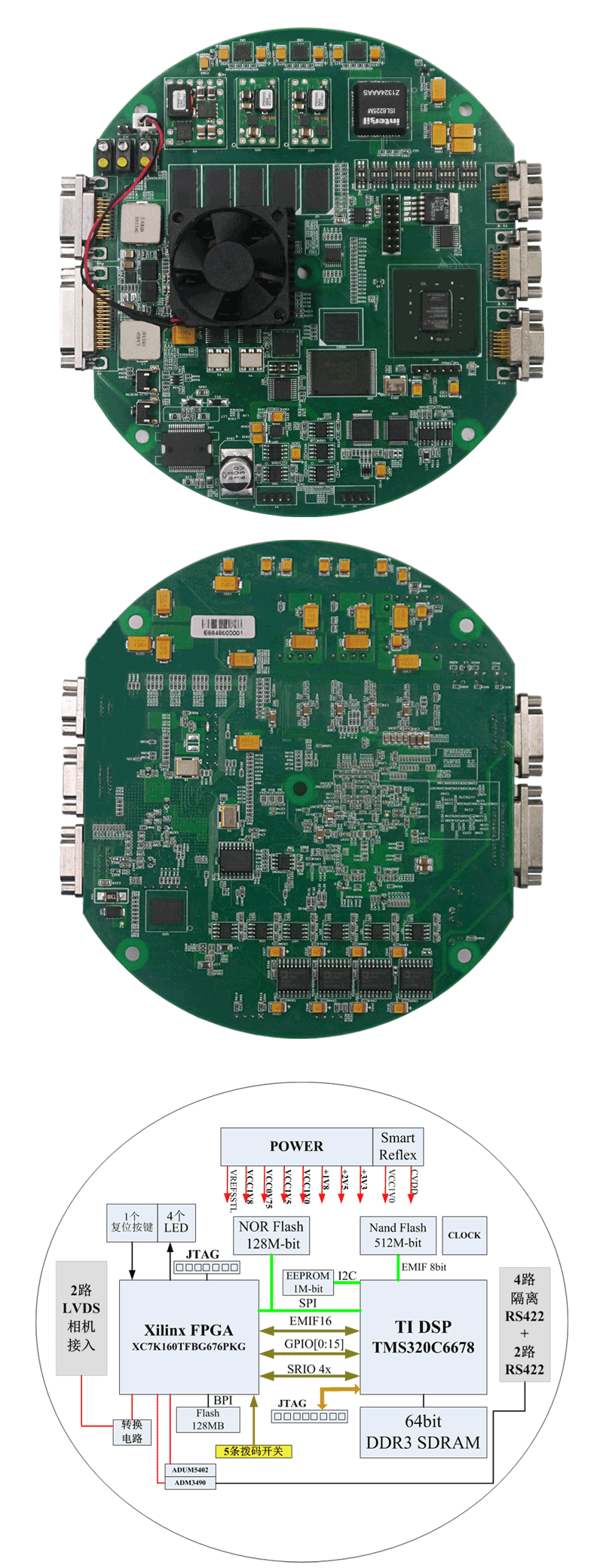

面向高速视觉图像处理领域，DSP采用TI公司新一代 Keystone多核C66x系列TMS320C6678，具有10G处理能力；FPGA采用Xilinx公司的Kintex-7（K7）系列 XC7K160TFBG676PKG，具有162,240逻辑单元。DSP和FPGA通过4x RapidIO连接，可实现3.125G的传输速率。板卡对外接口包括：2路LVDS高速相机接口，6路RS422接口。提供FPGA端的LVDS相机驱 动软件，以及DSP CCS图像处理算法包，并提供基于OpenMP的简易化CCS二次开发框架和典型例程，同时提供上位机C#调试软件程序。客户只需要有C语言基础即可根据 项目需求进行智能图像算法开发和系统应用软件开发。可用于缺陷检测、尺寸测量、色选、运动目标检测跟踪、字符识别等智能图像处理分析等。

民品应用
大分辨率图像处理：微米级显微视觉、手机平板缺陷检测、汽车零配件质量检测、印刷质量检测、生物医学影像处理等。
高速图像处理：高铁电弧弓实时检测、汽车用钢板检测等、高速JPEG压缩。
三维成像：精密测量、反求工程、机器人视觉定位与引导。
j u n事应用
无人机：侦察影像处理、自主视觉导航、图像压缩传输、敏感目标自动识别、多传感器图像融合
导弹：地形匹配、景象匹配、目标分类
声呐：声学成像与增强处理、声学图像恢复、危险目标识别（如水雷）、相控阵三维摄像声纳系统

     · DSP具有8个TMS320C66x核，可达10G 处理能力；每核具有32KB L1P，32KB L1D，512KB
       L2；具有4MB Shared L2。
     · 移植完备的LWIP网络协议栈，每路网口具有≥60MB/s的带宽，采用EDMA图像收发方式有
       效节省了CPU资源。是目前带宽高、性能优的网络底层驱动程序解决方案。
     · 2路LVDS接口，6路RS422接口。
     · 支持各类LVDS相机的全速接入。
     · 完整的数据高速接入通路：相机的图像数据通过LVDS接口进入FPGA，做预处理后，通过
       RapidIO接口传输至DSP，DSP做智能分析后可将结果通过RS232/RS485输出。
     · 完整的数据高速输出通路：DSP对图像数据处理完之后也可通过RapidIO接口传输至FPGA，
       FPGA通过LVDS接口输出至其他设备。

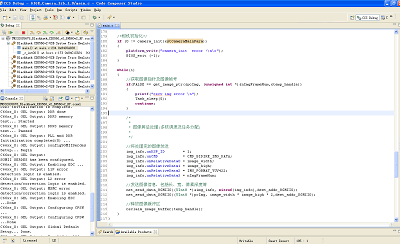

     · 简洁的CCS二次开发环境，采用OpenMP进行任务调度和并行程序设计，与采用VC++开发基
       本类似，方便用户快速上手。
     · 提供Xilinx ISE开发环境和FPGA源代码，包括RapidIO的IP CORE，方便客户进行自主开发。
     · 提供多个典型算法的例程（边缘提取、字符识别、尺寸计算等），客户可借鉴使用。

     · 1024MB DDR3-1333存储器。
     · 64MB EMIF NAND Flash存储器。
     · 16MB SPI NOR FLASH存储器。
     · 128KB I2C EEPROM for booting。
     · 2个千兆网络接口，每路带宽≥60MB/s。
     · 一路RS485接口，可配置成RS232接口。
     · 4位用户拨码开关。
     · 6个LED指示灯。
     · 3个复位按键。
     · 3输入、3输出带光耦隔离的IO口。
     · 调试接口：60pin EMU和14pin JTAG，支持XDS560v2、XDS560、XDS510等仿真器。

     · 256MB DDR3-1333存储器。
     · 128MB NAND Flash存储器。
     · ESATA接口。
     · 3路RS422。
     · 1个复位按键。
     · 1个Flash配置指示灯。
     · 调试接口：6pin JTAG,支持Xilinx 的SEED-CABLE USB II仿真器。

     · 板卡大小为170mm×80mm。
     · 板卡功率20W。
     · 供电：DC5~12V/4A，纹波：≤12%。
     · 储存温度：-20℃～+70℃。
     · 工作温度：商业级0℃～+70℃，工业级 -40℃～+85℃。
     · 工作湿度：10%～80%。

     · 完整的启动配置程序，Boot程序固化在I2C EEPROM中，上电自动引导存储在NAND
       FLASH的应用程序。
     · 提供DDR3、IO、RS232、Ethernet、Rapid IO、HyperLink、PCIe等外设的驱动程序。
     · 移植完备的Lwip协议栈，支持TCP、UDP、IP传输协议。可实现双网络的同时收发，每路带宽
       ≥60MB/s。

     · 使用Flash的MasterBPI模式，上电后将程序烧写入Flash中。此后每次上电，Flash会动配置，
       指示灯点亮，配置完成，Flash中应用程序自动运行。
     · 提供DDR3、Rapid IO、PCIe、LVDS、RS422等外设的驱动程序。
