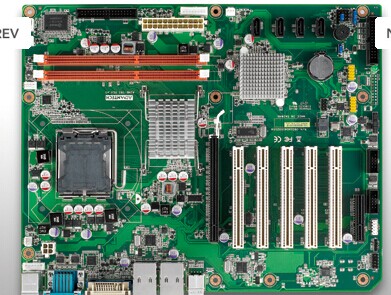

研华工业主板AIMB-767 ATX母板AIMB-767

研华工业主板AIMB-767 ATX母板AIMB-767:

研华工业主板AIMB-767 ATX母板AIMB-767



  • Intel® G41 芯片组,支持 800/1066/1333 MHz FSB
  • 双通道DDR3 800/1066 SDRAM, 高支持4 GB
  • 支持VGA和DVI-D双显
  • 支持双核/四核处理器,45nm 处理能力
  • 支持SATA RAID 0,1,5,10
  • 支持嵌入式软件 APIs 和应用程序
  • 研华工业主板AIMB-767 ATX母板AIMB-767参数介绍:
  • AIMB-767G2-00A1E AIMB-767G2-00A2E

    Quote
    Quote
    Form Factor Form Factor ATX ATX
    Processor System CPU Intel Core 2 Quad Intel Core 2 Quad
    Frequency Up to 3.16 GHz Up to 3.16 GHz
    L2 Cache 12MB/6MB/8MB/512KB 12 MB/6 MB/8 MB/512 KB
    L3 Cache - -
    BIOS AMI 16 Mbit SPI AMI 16 Mbit SPI
    Chipset Intel G41 + ICH7 Intel G41 + ICH7
    Integrated Graphics Yes Yes
    FSB 800/1066/1333 MHz 800/1066/1333 MHz
    Memory Technology DDR3 800/1066 MHz DDR3 800/1066 MHz
    Capacity Up to 4GB (2 GB per DIMM) Up to 4GB (2 GB per DIMM)
    ECC Support - -
    Socket 2 x 240-pin UDIMM 2 x 240-pin UDIMM
    Display Controller Intel GMA X4500 Integrated Intel GMA X4500 Integrated
    Graphic Memory Share with system memory up to 352 MB Share with system memory up to 352 MB
    Multiple Display - -
    Display Interface VGA: Up to 2048 x 1536 VGA: Up to 2048 x 1536 DVI-D: Up to 1920 x 2000
    Expansion Interface PCI Express x 16 1 1
    PCI Express x 4 - 1
    PCI Express x 1 1 -
    PCI 5 5
    LPC 1 1
    Ethernet Controller LAN1: REALTEK RTL8111DL LAN1: Intel 82583V LAN2: Intel 82583V
    Speed 10/100/1000 Base-T 10/100/1000 Base-T
    Connector 1 x RJ45 2 x RJ45
    WatchDog Timer Output System Reset System Reset
    Interval Programmable 1~255 sec Programmable 1~255 sec
    I/O SATA 4 x SATA II 4 x SATA II (RAID 0, 1, 5, 10)
    USB3.0 - -
    USB2.0 4 8
    GPIO 8-bit -
    LPT - 1
    COM Port - 2 (1 x RS232, 1 x RS232/422/485)
    PS/2 Keyboard/Mouse 1 1
    SPDIF - -
    System Fan 2 2
    Rear I/O Interface Display 1 2
    USB3.0 - -
    USB2.0 4 4
    COM 2 (2 x RS232) 2 (2 x RS232)
    PS/2 2(1 x keyboard and 1 x mouse) 2(1 x keyboard and 1 x mouse)
    Audio 2 (Mic-in, Line-out) 2 (Mic-in, Line-out)
    LPT - -
    DVI - 1
    Ethernet 1 2
    VGA 1 1
    Physical Characteristics Dimensions (LxW) 304.8 x 244 mm (12" x 9.6") 304.8 x 244 mm (12" x 9.6")
    Certification EMC CE, FCC CE, FCC
    Management Solution Software SUSIAccess SUSIAccess

研华工业主板AIMB-767 ATX母板AIMB-767中文简约版参考:



外形外形ATX ATX
处理器CPU Intel酷睿2四核英特尔酷睿2四核
主频高达3.16 GHz的高达3.16 GHz的
二级缓存12MB/6MB/8MB/512KB12 MB​​/6 MB/8 MB​​/512 KB
三级高速缓存 - -
AMI的BIOS的16兆位的SPI急性心肌梗死16兆位的SPI
芯片组Intel G41+ ICH7英特尔G41+ ICH7
集成显卡是是
FSB800/1066/1333 MHz的800/1066/1333 MHz的
内存技术DDR3800/1066 MHz的DDR3内存800/1066兆赫
容量高达4GB(每个DIMM内存2 GB),高达4GB(每个DIMM内存2 GB)
ECC的支持 - -
插槽2个240针UDIMM2个240针UDIMM
显示控制器,英特尔GMA X4500集成英特尔GMA X4500集成
显存共享系统内存高达352 MB共享系统内存可达352 MB
多显示器 - -
显示接口VGA:高达2048 x1536的VGA:高达2048 x1536的DVI-D:高达1920 x2000
扩展接口的PCI Express×1611
的PCI Express×4 - 1
的PCI Express×11 -
PCI5
LPC11
以太网控制器LAN1:REALTEK RTL8111DL LAN1:英特尔82583V的LAN2:英特尔82583V
速度10/100/1000 BASE-T10/100/1000 BASE-T
接口1个RJ452个RJ45
看门狗定时器输出系统复位系统复位
可编程间隔1~255秒可编程1~255秒
I / O SATA4个SATA II4个SATA II(RAID0,1​​,5,10)
USB3.0 - -
USB 2.04 8
GPIO8位 -
LPT - 1
COM端口 - 2(1个RS232,1个RS232/422/485)
PS / 2键盘/鼠标11
SPDIF - -
系统风扇22
后置I/ O接口显示器12
USB3.0 - -
USB2.0接口4 4
COM2(2×RS232)2(2×RS232)
PS / 2(1×键盘和1×鼠标)2(1×键盘和1个鼠标)
音频2(麦克风输入,线路输出)2(麦克风输入,线路输出)
LPT - -
DVI - 1
以太网12
VGA11
物理特性外形尺寸(长x宽)304.8点¯x244毫米(12“×9.6”)304.8点¯x244毫米(12“×9.6”)
电磁兼容认证CE,FCC CE,FCC
管理解决方案软件SUSIAccess SUSIAccess
 产品描述获取报价

AIMB-767G2-00A1E的电路板,LGA775 C2Q G41+ ICH7R的ATX IMB瓦/个PCIe x16报价
AIMB-767G2-00A2E的电路板,LGA775 C2Q G41+ ICH7R的ATX IMB瓦/个PCIe x16报价
AIMB-767是一款基于英特尔G41和ICH7R芯片组的工业母板,支持DVI和VGA双显,丰富的I /0扩展能力,支持英特尔LGA775酷睿2双核,酷睿2四核,奔腾双核和赛扬400系列处理器,前端总线大支持1333MHZ,DDR3800/1066兆赫大支持4GB,同事支持软件SATA RAID0,1,5,10确保稳定可靠的存储和网络应用密集的系统保护。
