研华PCI-1735U|64路数字量I/O及计数器PCI卡产品说明:
PCI-1735U 64路数字量I/O及计数器PCI卡
32路TTL数字量输入
2路TTL数字量输出
高输出驱动能力
低输入负载
3个可编程计数器/定时器通道
用户可配置的时钟源
用于定制电路的面包板区域
产品介绍
PCI -720+和PCI-1735U数字量I/O和计数卡是两款PC兼容的插入式板卡,它们带有32路数字量输入、32路数字量输出和3个可编程计数器/定时器通道。它们的数字量I/O通道是TTL兼容的,使用了74LS244驱动器/缓冲电路,以提供高输出驱动能力。这些缓冲电路所需要的输入负载电流比常规的TTL电路更低。板卡的8254可编程计数器/定时器提供了3个灵活的16位计数器/定时器通道。您可以通过对8254编程来产生波形和脉冲。时钟晶振的频率通过跳线设置。这两款板卡还带有一个面包板区域,您可以在上面定制自己的电路。
Specifications
PCI-1735U-AE
General Bus PCI
Isolated DI/O Input Channels -
Input Range -
Output Channels -
Output Range -
Timer/Counter Channels 3
Time Base 10 MHz
TTL DI/O Input Channels 32
订货信息
产品描述
PCI-1735U-AE 64-ch Digital I/O and Counter Universal PCI Card
附件
产品描述

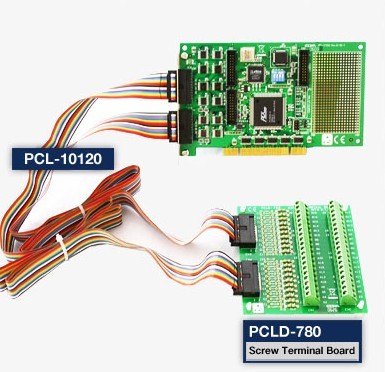

ADAM-3920-AE 20-pin Flat Cable Wiring Terminal for DIN-Rail
ADAM-3950-AE 50-pin Flat Cable Wiring Terminal for DIN-rail Mounting
PCL-10120-1E IDC-20 pin socket connector with flat cable
PCL-10120-2E IDC-20 pin socket connector with flat cable
