130万像素固定式条形码扫描器_大视野工业条码扫描器CMDRD410

130万像素条码机参数比对
	中科院	DataLogic
	CodeRD410	Matrix400
像素	130万像素	130万像素
一维码	Code128、Code93、Code39、DATABAR、CodeBAR、UPC/EAN	Code128、Code93、Code39、DATABAR、CodeBAR、UPC/EAN
二维码	QR、Data Matrix	QR、Data Matrix
采集端传感器	CCD	CMOS
读取角度	MAX倾斜角度：±45° 条码角度：全方位	MAX倾斜角度：±60° 条码角度：全方位
镜头	集成镜头	集成镜头
采集速度	15fps	27fps
解码速度	≤25ms	≤15ms
线速度	2m/s	1.8m/s
镜头类型	C卡口、液态镜头	C卡口
触发方式	单帧触发、连续触发、相位模式	单帧触发、连续触发、外部信号
输入I/O	2路光耦隔离输入	2路输入
输出I/O	2路光耦隔离输出	2路输出
光源	可选集成光源或外部光源	集成光源
通讯方式	以太网/RS232/RS485	以太网/RS232/RS485
组网	ID-NET组网	ID-NET组网
视野	单条码10倍	单条码15倍
景深	400mm	280mm
供电	12~30V	5~30V
防护等级	IP65	IP65

200万像素条码机参数比对
	中科院	DataLogic
	CodeRD420	Matrix410-600
像素	200万像素	200万像素
一维码	Code128、Code93、Code39、DATABAR、CodeBAR、UPC/EAN	Code128、Code93、Code39、DATABAR、CodeBAR、UPC/EAN
二维码	QR、Data Matrix	QR、Data Matrix
采集端传感器	CCD	CCD
读取角度	MAX倾斜角度：±45° 条码角度：全方位	MAX倾斜角度：±60° 条码角度：全方位
镜头	集成镜头	集成镜头
采集速度	15fps	27fps
解码速度	≤50ms	≤30ms
线速度	2m/s	1.8m/s
镜头类型	C卡口、液态镜头	C卡口
触发方式	单帧触发、连续触发、相位模式	单帧触发、连续触发、外部信号
输入I/O	2路光耦隔离输入	2路输入
输出I/O	2路光耦隔离输出	2路输出
光源	可选集成光源或外部光源	集成光源
通讯方式	以太网/RS232/RS485	以太网/RS232/RS485
组网	ID-NET组网	ID-NET组网
视野	单条码10-20倍	单条码15-25倍
景深	600mm	400mm
供电	12~30V	5~30V
防护等级	IP65	IP65

500万像素条码机参数比对
	中科院	DataLogic
	CodeRD450	Matrix450
像素	500万像素	500万像素
一维码	Code128、Code93、Code39、DATABAR、CodeBAR、UPC/EAN	Code128、Code93、Code39、DATABAR、CodeBAR、UPC/EAN
二维码	QR、Data Matrix	QR、Data Matrix
采集端传感器	CCD	CCD
读取角度	MAX倾斜角度：±45° 条码角度：全方位	MAX倾斜角度：±60° 条码角度：全方位
镜头	集成镜头	集成镜头
采集速度	15fps	27fps
解码速度	≤50ms	≤50ms
线速度	2m/s	1.8m/s
镜头类型	C卡口、液态镜头	C卡口
触发方式	单帧触发、连续触发、相位模式	单帧触发、连续触发、外部信号

产品概述

固定式工业条码阅读器（图像式条形码阅读器，固定式条码读码器，条码/二维码读取器，固定式条码扫描器，工业影像式读码器）基于智能相机平台，高度集成了光源、镜头、大分辨率CCD图像采集、FPGA逻辑管理、DSP处理器、读码算法和通信等功能。是率先实现国产化，满足工业级自动化应用且具有卓越性能的条码（条形码、一维码）与二维码识别读取设备。高速实时的图像采集与处理系统、嵌入式DSP架构和高度优化的图像定位、旋转与读码算法，可确保设备连续读取处于高速运动状态下标识在物品表面的条码（条形码、一维码）与二维码。广泛应用于物流、医药、汽车零配件、食品、服装等行业的制造流程跟踪、质量追踪溯源与全生命周期管理。

各系万像素条码机参数比对
典型应用

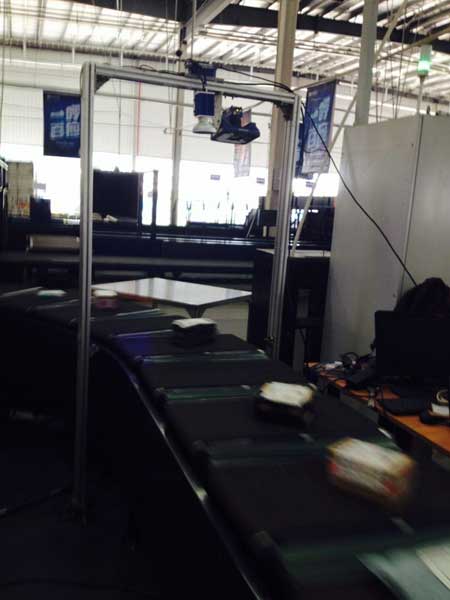

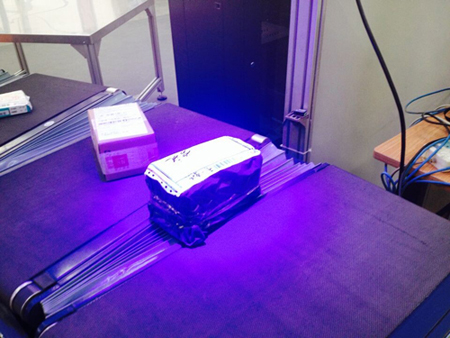

样例

规格

一维码	Code128,Code39,Code93,DataBar,CodeBar,UPC/EAN/JAN
二维码	Data Matrix,QR,MicroQR,ECC
CCD传感器	1600*1200分辨率，全局快门
读取角度	MAX倾斜角度:±45° 条码角度：0~360°
集成镜头	焦距镜头可选配，从8~50mm均适应
采集速度	15fps满分辨率
解码速度	≤50ms
镜头类型	C接口
触发	单次；连续；相位模式（相位启动源：外部IO/RS485 /以太网；相位停止源：外部IO/RS485/以太网/指定帧数/解码成功）
离散输入	2路光耦隔离
离散输出	2路光耦隔离
照明	集成明场
通信	以太网、RS232、RS485
大小	180mm*75mm
重量	600g
材料	铝壳
电源	DC5-24V/4A
纹波	≤12%
储存温度	-20℃～+70℃
工作温度	商业级0℃～+70℃，工业级 -40℃～+85℃
工作湿度	10%～80%

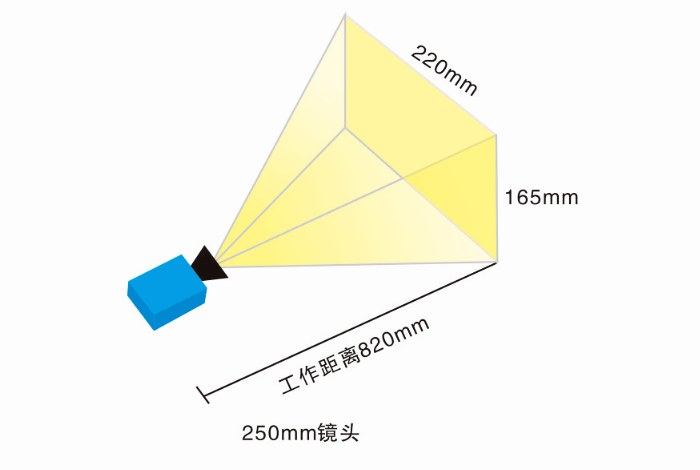

视野

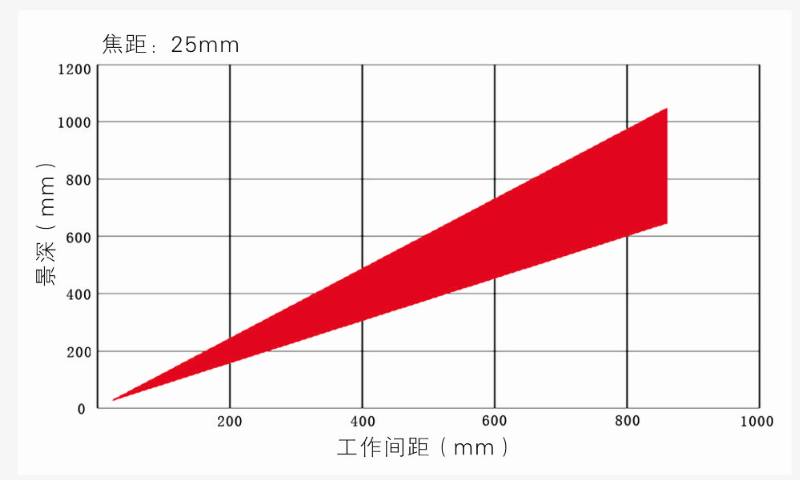

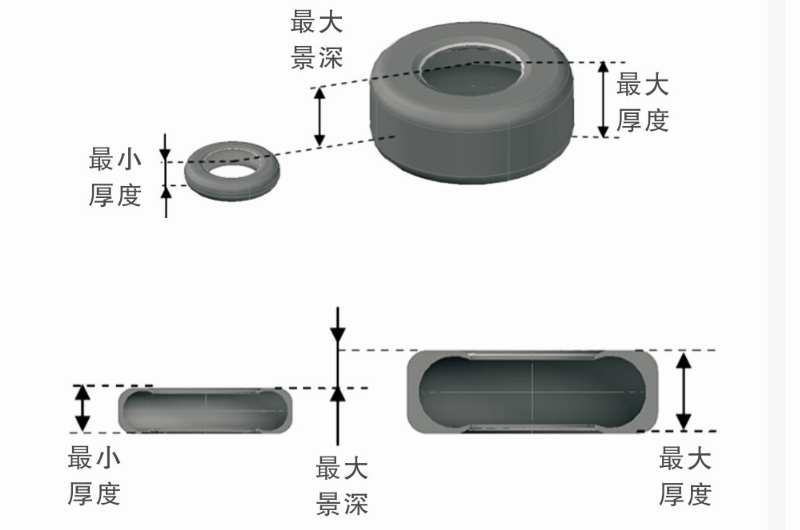

景深

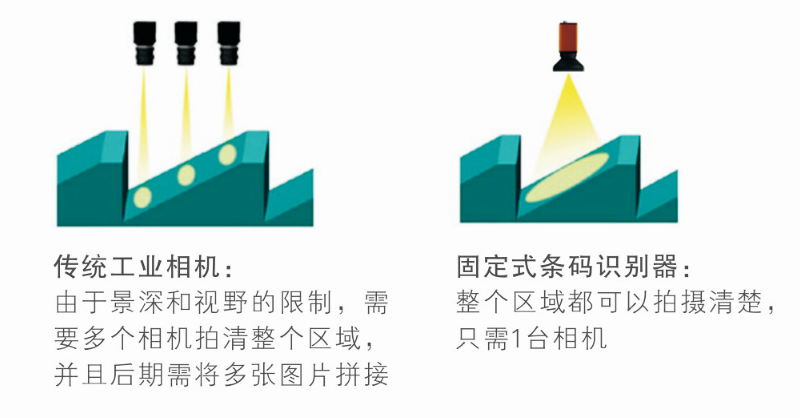

与传统工业相机对比

典型应用

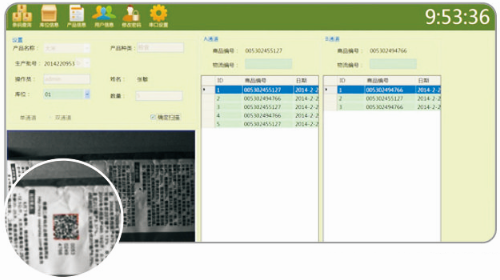

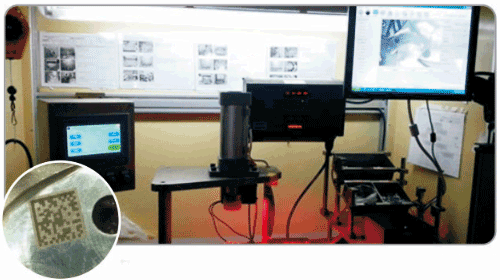

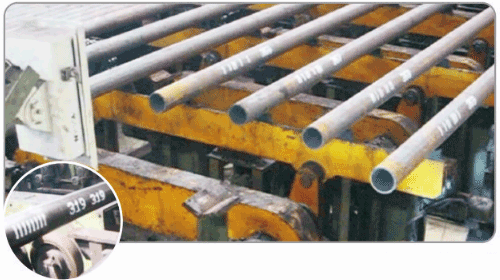

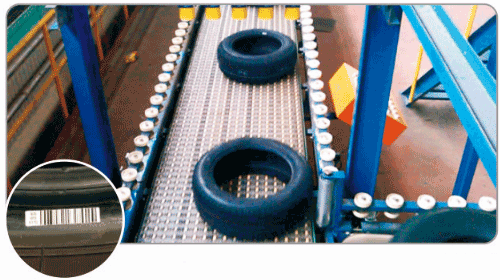

生产流程管控与产品溯源

为加强质量管控，目前众多生产企业在产品上标有条码（条形码、一维码）与二维码等永久性符号，在产品的整个生命周期内可实现追踪溯源。我们提供的读码器对LED光源和识别算法进行了高度优化，可应对工业现场应用的众多挑战，实现如下功能：
· 标记符号质量验证。可适应在金属、塑料、橡胶或玻璃表面上通过点刻或激光/化学蚀刻所形成的条形码、二维码。
· 制造检测过程追踪识别。在零部件特定制造与检测环节，对标识进行自动识别，并与其制造、检测参数实现数据关联，确保在整个制造、流通和应用各个环节对每个产品进行管控和追踪溯源。

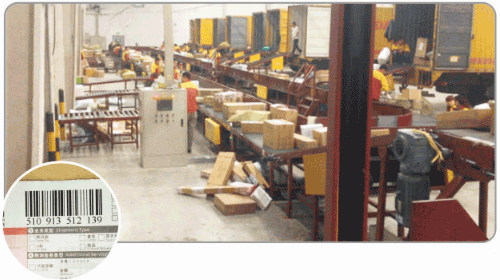

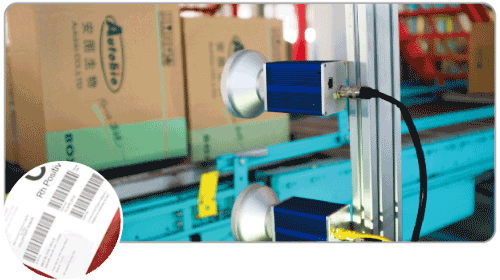

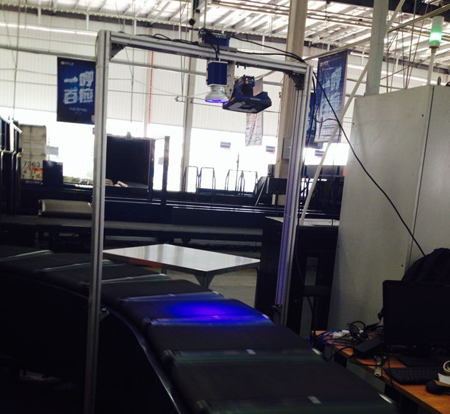

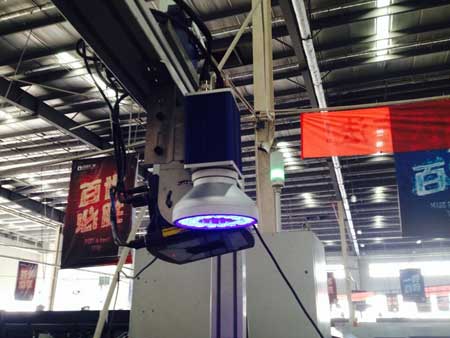

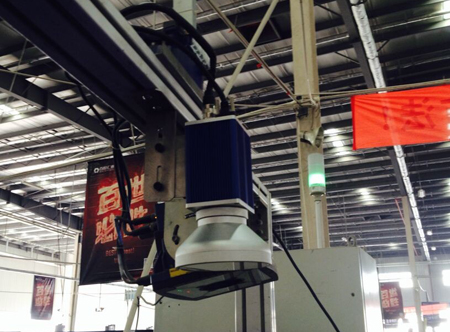

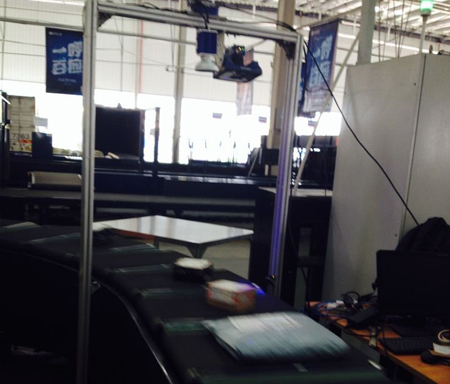

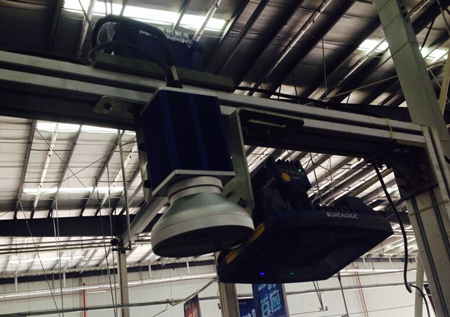

物流业应用

在物流业应用中，物品从揽件到分拔中心、从分拔中心到派件过程中的多个环节均需要对单据上的条码（条形码、一维码）与二维码进行扫描。我们提供的读码器无须人工操作，通过在自动化流水线上安装固定式读码器，实现对条码的自动定位和解码，可实现如下功能：
· 流程跟踪：在物流全程的关键环节读取物品的条码，确定物品的出入库。实现物流状态跟踪查询、定位服务、流程异常处理与物品缺失责任认定等。
· 自动化分拣：在揽件或入库环节，建立条码与物品目的地址的一一对应关系，进入分拣线后，全方位的条码扫描器，识读、鉴别包裹，并将它们分拣到相应的出口溜槽，这样可以提高工作效率，降低成本，减少差错。

主要特点

· 快速的读码速度
SCCR可实现100us~1000us以内的快速曝光时间手动控制或者自动控制，可清晰采集运动速度低于2.5米/秒的物品图像，每秒可完成15~30次读码速度。
· 超高的识别正确率

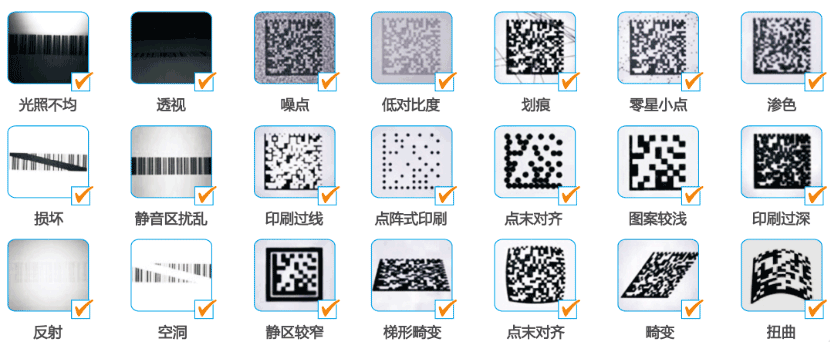

准高效的识别算法，可实现复杂背景、印刷质量差、局部损坏、变形、严重透视畸变、低高度、模糊、带划痕等干扰条件下的条码读取，识别准确率接近99%。
· 卓越的性价比
SCCR是率先实现国产化的固定式工业条码阅读器（图像式条形码阅读器，固定式条码读码器，条码/二维码读取器，固定式条码扫描器，工业影像式读码器），自主研制的智能一体化CCD相机，内置TMS320DM6467 DSP处理器，内嵌自主研制的识别算法，可达到与国外同类产品的技术性能，而售价只有国外产品的60%。
· 便捷的安装部署
自带LED光源，只需将镜头对准条码，通过观看实时图像进行交互手动调焦，上位机自带有调试安装软件，可自学习条码的类型、宽度、长度和位数等参数信息，从而实现一键式对识别环境进行自适应学习，随后即可进入自动运行、自动识别与结果传输过程。不到半小时的培训学习即可娴熟掌控系统的安装、使用和维护。
· 丰富的通讯接口
千兆以太网通信接口，支持EtherNet/IP 和 PROFINET 协议；
支持 RS232/RS485总线与PLC、计算机等系统连接；
两路带有光耦隔离的输入信号接口，可用于光电开关触发相机曝光，或者采集限位开关、外部设备状态等信息；
两路带有光耦隔离的输出信号接口，可用于相机曝光状态指示，或者驱动指示灯、电磁阀等部件。
· 模块化的设计
灵活的镜头选择—C型镜头或可变焦液态镜头；
现场可交换照明—可选择集成 LED光源或外置高功率光源

上位机软件

   · 采用C#开发，提供安装软件包。

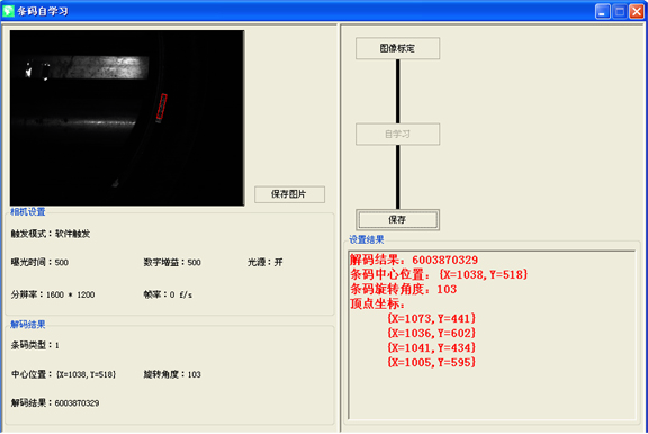

   · 具有如下功能：识别系统参数、相机基本参数手动设定；调焦交互界面，实时显示图像；条码参
     数自学习流程化管理；运行测试交互管理。

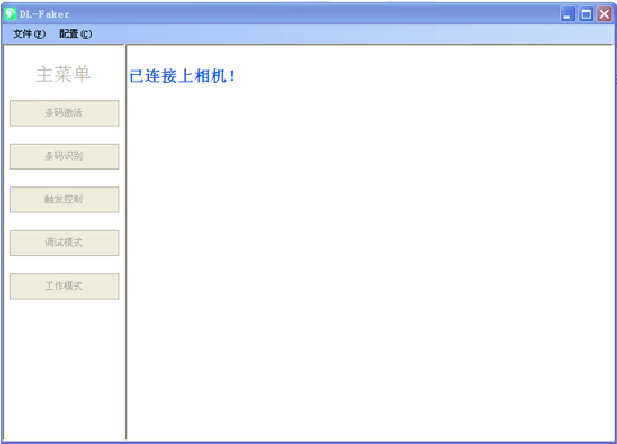

主界面
