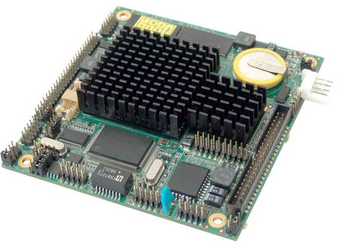

一、PCMB-6684|超低功耗主板|工业主板|超低功耗工业主板产品介绍：
1、 超低功耗PC/104标准工业主板
二、PCMB-6684|超低功耗主板|工业主板|超低功耗工业主板产品参数汇总：
|
处理系统 |
CPU |
AMD LX700 |
AMD LX800 |
AMD LX900 |
|
大频率 |
433MHz |
500 MHz |
600 MHz |
|
|
二级缓存 |
128k |
128k |
128k |
|
|
工艺 |
0.13um |
0.13um |
0.13um |
|
|
功耗 |
0.8W |
0.9 W |
1.5 W |
|
|
芯片组 |
AMD LX700/LX800/LX900 CPU+ CS5536南桥 |
|||
|
BOIS |
4Mbit Flash BIOS |
|||
|
内存 |
板载内存，容量为256M，高可达到512MB |
|||
|
显示 |
芯片 |
LX700/LX800/LX900集成显示控制器 |
||
|
显存 |
动态共享系统内存为显存，支持4MB~128MB |
|||
|
VGA |
2x5 Header，大支持1920x1440x32 bpp at 85 Hz |
|||
|
LVDS |
1xLVDS，支持单通道24Bit LVDS |
|||
|
TFT |
2x20 Header，24Bit TTL TFT LCD分辨率支持1600x1200x32 bpp@60 Hz |
|||
|
双显 |
CRT与TTL、CRT与LVDS同时使用能实现同步双显示（不支持独立双显）(TTL LCD与LVDS不能同时使用) |
|||
|
以太网 |
芯片 |
1xRealtek RTL8100C |
||
|
规格 |
10M/100Mbps |
|||
|
接口 |
2x5 Header |
|||
|
I/O接口 |
I/O芯片 |
Winbond W83627DHG |
||
|
Audio |
1x5 Header ，ALC655提供LINE-out，MIC-in功能 |
|||
|
COM |
2组2x5 Header，COM1支持RS232，COM2支持RS-232/422/485 |
|||
|
红外线 |
1x5Pin Header |
|||
|
KB & MS |
2x4 Header |
|||
|
USB |
4xUSB 2.0（2组2x5 header） |
|||
|
存储系统 |
IDE |
2x22 Header，支持DMA 100 |
||
|
SSD |
支持DMA ，容量为1G、2G和4G可选，共享IDE通道 |
|||
|
CF卡 |
1xType II CompactFlash（背板）共享IDE总线，支持DMA |
|||
|
看门狗 |
功能 |
复位 |
||
|
时间间隔 |
可编程 1-255S/1-255m |
|||
|
其它 |
电源 |
+5V/+12V电源供电，采用软驱电源头 |
||
|
温度/湿度 |
0℃～60℃,5%-95%相对湿度、无凝露 |
|||
|
尺寸 |
96mmx90mm |
|||
文章来源由：华北工控机金牌代理商南京研维信息技术有限公司公司提供，如果想咨询我们的产品（3.5寸嵌入式主板、多网口工控主板）欢迎与我们联系！
