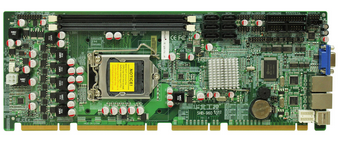

华北工控1.3全长工业CPU卡|嵌入式高性能工业主板SHB-960

一、SHB-960|工控主板|嵌入式主板|嵌入式计算机产品介绍：

1、基于Intel Q67/Q77的PICMG1.3全长工业CPU卡
◆ 采用Intel Q67/77芯片组，支持Intel Sandy/Ivy Bridge 高性能处理器
◆ 2条DIMM插槽，支持DDR3 1066/1333（Q77还支持DDR3 1600），大可扩展至8GB
◆ 板载2个千兆以太网卡，支持网络唤醒、网络引导启动功能
◆ 完全遵循PICMG1.3接口规范，可灵活搭配多种底板完成相应的解决方案
◆ 接口丰富：板载2XCOM、12 x USB2.0(其中4个通过底板引出)、8路GPIO、4 x SATAII、2 x SATAIII、1 x LPT等诸多接口

2、基于Intel Q67/Q77的PICMG1.3全长工业CPU卡，强电磁抗干扰

3、 SHB-960是一款符合PICMG1.3规范的全长CPU卡，基于Intel Q67/77芯片组，支持LGA1155的Intel Sandy/Ivy Bridge处理器。2条240Pin DIMM插槽，Q67支持DDR3 1066/1333MHZ、Q77支持到DDR3 1066/1333/1600MH，大至8GB。多提供12个USB2.0接口(其中可通过底板引出4个)，4个SATAII接口和2个SATAIII接口，2个COM接口，1个LPT，2个千兆以太网，高清音频。而且该板还具有快速、抗干扰和强电磁兼容等特点。

可广泛用于钢铁冶金、石油化工、机电成套设备、医药食品、数控机床、工业炉窑等工业领域以及加固和科研设备中。

二、SHB-960|工控主板|嵌入式主板|嵌入式计算机产品参数汇总：

产品规格
CPU	LGA1155 Intel Sandy/Ivy Bridge(Q67/Q77)
芯片组	Intel Q67/Q77
内存	Intel Sandy Brdige支持两条双通道DDR3 1066/1333MHz DIMM,大支持8GB 单根大支持4GB,不支持ECC Intel Ivy Brdige支持两条双通道DDR3 1066/1333 /1600MHz DIMM 大支持8GB 单根大支持4GB,不支持ECC
BIOS	AMI EFI BIOS
Super I/O	Winbond W83627DHG-P
以太网	Intel 82574L10/100/1000Mbps,2x LAN
图形控制	Intel Sandy Brdige/Ivy 集成
显示接口	1x VGA 大分辨率支持2048 x1536
音频	Realtek ALC887 HD Audio, Line-out, Line-in, Mic-in,CD-in插针
I/O 接口	4x SATAII 2x SATAIII 12x USB2.0(其中4个通个底板引出) 1x KB/MS 1xLPT 2x RS-232/422/485
扩展接口	可通过PICMG1.3底板扩展
看门狗	255级定时器溢出时,引起复位
GPIO	Super I/O引出8路 4x 输入 4x 输出
风扇接口	1x 4 Pin CPU 风扇接口
电源类型	+12V +底板供电
温度	工作温度：0℃～60℃ 存储温度：-40℃～80℃
湿度	5%～95%相对湿度, 无冷凝
尺寸	338mm x126mm
