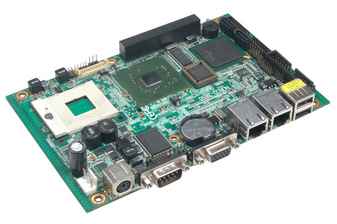

一、EMB-4850|EPIC规格主板|嵌入式主板产品介绍:
1、 EPIC规格主板
二、EMB-4850|EPIC规格主板|嵌入式主板产品参数汇总:
处理系统 |
CPU |
Core 2 Duo |
Core Duo |
Core Solo |
Celeron M(Yonah) |
|
大频率 |
2.33GHz |
2.33GHz |
1.86GHz |
1.83G |
||
FSB |
667MHz |
533/667MHz |
533/667MHz |
533MHz |
||
二级缓存 |
4MB |
2MB |
2MB |
1MB |
||
工艺 |
65nm |
65nm |
65nm |
65nm |
||
功耗 |
34W |
31W |
31W |
31W |
||
芯片组 |
Intel 945GM+ ICH7M |
|||||
BOIS |
AMI Core8 即插即用4Mbit Flash BIOS芯片 |
|||||
系统内存 |
规格 |
DDRII 533/667 MHz |
||||
大容量 |
2GB |
|||||
插槽 |
2个200PIN 双通道 DDRII SO-DIMM 插槽 |
|||||
显示 |
控制器 |
板载(945GM集成)显示控制器GMA950 |
||||
显存 |
Intel DVMT 3.0 支持224 MB显存 |
|||||
接口 |
VGA |
1×DB15,分辨率大支持2048×1536 |
||||
LVDS |
1×LVDS,支持双通道18bit LVDS 支持uXGA (1600×1200) |
|||||
TV-OUT |
2×3 Header,支持SDTV和HDTV |
|||||
双显 |
TV-OUT与LVDS,VGA与LVDS同时使用能实现独立双显示 |
|||||
以太网 |
芯片 |
Realtek 8111B |
||||
规格 |
2个千兆PCIE_1X网卡 |
|||||
接口 |
2×RJ45 |
|||||
其他 |
支持远程启动 |
|||||
存储系统 |
SATA |
2×SATA II,支持数据传输率3.0 Gb/s |
||||
IDE |
2×22 Header,Mini-IDE |
|||||
I/O接口 |
I/O芯片 |
Winbond W83627HF |
||||
音频 |
2×8 Header 支持7.1CH,MIC,LINE-IN |
|||||
串口 |
COM1 |
1×DB9,支持RS232,提供ESD保护 |
||||
COM2 |
COM2,2×5Header,支持RS-232/422/485,提供ESD保护 |
|||||
并口 |
2×13 Header接口 |
|||||
USB |
4×USB(2×5 Header以及2个标准接口),提供ESD保护 |
|||||
红外模块 |
1×5Pin Header |
|||||
鼠标 |
1×PS/2 |
|||||
键盘 |
||||||
GPIO |
8位数字I/O, 4位输入/4位输出 |
|||||
扩展设备接口 |
PCI |
1个标准PC104 + 扩展槽 |
||||
其他 |
看门狗 |
可编程1-255S/1-255m提供复位功能 |
||||
电源 |
+12V(5A)单电源 |
|||||
温度/湿度 |
0℃-60℃,0%-90%相对湿度、无凝露 |
|||||
尺寸 |
165mm×115mm |
