什么是工控机底板? 底板也称之为背板(Back Plane),装设在空机箱的中间处。通常依需求来选择不同型号的背板,而不同的背板设计会使得一个工业机壳含有不同数量的系统,每个系统有一块主板含在其中。
如果在一个背板上安装的系统数较多,由于耗电量增加,可能会使得系统的电力不足。在每天241:不间断的操作情况下,有可能使得系统的电源承受不了而导致电源供应器损坏,可采用350W的电源。
无源底板一般以总线结构形式(如STD、ISA、POI总线等)设计成多插槽的底板,所有的电子组件均采用模块化设计,维修简便。无源底板的插槽由ISA和POI总线的多个插槽组成,ISA或PCI插槽的数量和位置根据需要有一定选择,一般为四层结构,中间两层分别为地层和电源层,这种结构方式可以减弱板上逻辑信号的相互干扰和降低电源阻抗。底板可插接各种板卡,包括CPU卡、显示卡、控制卡、I/O卡等。
采用无源底板结构,而非商用机的大板结构,提高了系统的可扩展性,多可扩展到20块板卡;降底了死机的概率,简化了查错过程,板卡插拔方便,快速修复时间短;使升级更简便,并使整个系统更有效。

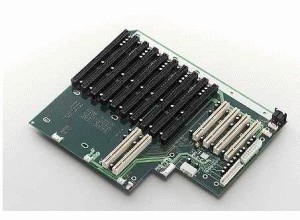

图所示是研华工控底板PCA-61 14P。具有14槽PICMG,4个ISA,6个POI,3个PICMG,1个PCI/ISA槽。产品规格:
1.系统数:1。
2.槽数:4个ISA槽,6个POI槽,3个PICMG槽,1个PCI/ISA槽。
3.尺寸:315 mm×260 mm(12.4in×10.24in)。
图 研华工控机底板
4.PCI桥:Intel21152
5.主级PCI:3槽;二级PCI:4槽。
