一、项目背景:

健康是所有人群都密切关注的话题，随着我国经济的快速发展，生活水平的不断提高，各种医疗保障体系逐渐完善，监护仪使用日趋广泛。监护仪是指通过24小时对各种生理参数的监测及分析,在病人的生理机能参数超出某一数值时发出警报,提醒医护人员或病人家属进行抢救的一种监护系统,是医护人员进行诊断、治疗及抢救的重要设备。

随着国内医疗水平的提高，很多医疗机构对仪器的技术要求不断提升，追求设备的综合化、专业化、智能化以及信息化，传统医疗器械的更新换代逐步开始，医疗器械及基础设施需求剧增，为监护仪等智能设备提供了广阔的市场空间。

二、系统介绍:

医用监护仪逐渐成为医院普通的电子仪器之一，在CCU、ICU病房和手术室、抢救室等场合广泛使用。从初的心电监护发展到目前血压、呼吸、脉搏、体温、血氧饱和度、心输出向量、pH值等多种生理参数的测量，监护仪综合化、智能化、交互性逐渐增强，可以实现疾病的自动分析与诊断，支持报警功能，为更全面、更准确的掌握患者病情，提高医疗服务质量提供了更可靠的保障。

三、应用需求：

除了使用体积更小且满足支持液晶显示器的CPU卡，救护车的颠簸、强大的处理能力、低功耗、无污染等是面向医疗行业的电子仪器必须考虑的问题。

1、 接口丰富

医用监护仪需要连接很多外接设备，例如：数据采集模块、显示终端、打印设备以及网络通讯等，如果没有足够的接口支持根本无法实现智能化的工作。

2、 体积小巧

一方面是为了营造一个良好的医疗环境，另外，质量轻，体积小的设备方可便携移动、车载使用，提高设备使用率。

3、 性能稳定

监护仪可实时、连续、长时间地监测病人的重要生命特征参数，具有很重要的临床使用参考价值，为监护病人和抢救病人提供手临床信息资料和多样的生命特征参数，一个细微的故障影响的便是一个病人的生命。

4、 电源

因为救护车是12V直流电，而病房室内却通常只有220V交流电，在户外和医院走廊推行的过程中需要使用蓄电池，所以监护仪的电源设计兼顾交直流和电池的低功耗考虑。

四、解决方案

华北工控（华北工控机）PCMB-6688采用AMD LX700(可选LX800）+ CS5536芯片组，超低功耗设计，提供超强性能。它具有强大的集成能力，在一个 96mm×90mm的板卡内集成了2个串行接口、1个并行接口、1个mini IDE接口、1个10/100M自适应以太网络接口、4个USB2.0接口，1个供扩展的PC/104+接口，集成的监护仪检测参数多，设计紧凑，体积小巧，既可用于病房，也可用于室外，可以定时、连续、长时间地检测病人的重要生命特征参数。

优势：

1、 体积小

96mm×90mm标准规格设计，结构紧凑，小巧灵活，克服大多数工业板卡体积大的缺陷，在监护仪这样狭小的空间内同样游刃有余，便于安装，稳定耐用。

2、 节能表现

采用AMD LX700(可选LX800） + CS5536芯片组，CPU频率为433MHz/500MHz，独特的低功耗、无风扇设计，整板功耗仅为6W，在提升处理能力和功耗方面有出色的表现，对于对性能和功耗有苛刻要求的医疗应用是一个绝对的理想选择。

3、 强扩展能力

PCMB-6688具备强大的扩展能力，在一个 96mm×90mm的板卡内集成了2个串行接口、1个并行接口、1个mini IDE接口、4个USB2.0接口能够方便的与客户的应用整合，1个10/100M自适应以太网络接口提供杰出的网络性能，1个供扩展的PC/104+接口，适应未来发展要求。

产品特性：

PCMB-6688—— PC/104+规格主板

◆支持超低功耗的AMD LX700/LX800处理器，低功耗不到1W
◆AMD LX700(LX800)+CS5536芯片组
◆1条DDR 333/400MHZ SO-DIMM插槽,大支持1GB
◆AMD LX700(LX800)内建图形控制器，支持VGA/LVDS/TFT输出
◆AC"97 CODEC， 可提供2通道（L+R）Speak out，MIC-IN接口
◆1个Realtek 8100C 10/100Mbit/s以太网
◆2COM/4USB/LAN/ LPT/PC104+

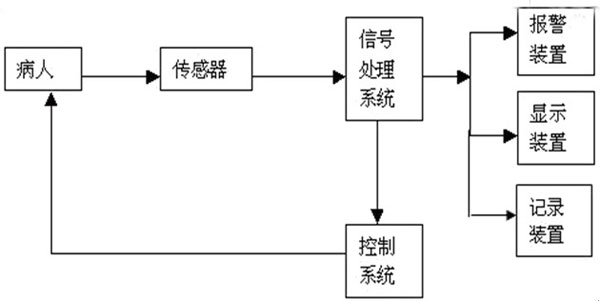

四、系统框架

监护仪主要由4个部分组成：信号参数、模拟处理、数字处理、信息输出。根据临床需要选择不同的监护项目，监护仪便可通过相应的检测模块采集人体参数，再经过放大、滤波、转化，然后将检测信号进行运算、分析和存储，在结果输出显示的同时，系统还要协调各部分的工作，如分析报告、打印、报警等。

五、系统评价：

华北工控嵌入式板卡PCMB-6688作为多参数监护仪的中央处理系统，自身体积小巧、功能强大、功耗低、以及稳定性强的优势受到多家医疗设备生产厂商的青睐，在多个厂家的监护仪中得到广泛应用。
