项目概述:

　　华北工控公司作为国内工控机（IPC）的品牌，针对POS行业产品的性能需求，为POS行业专门量身定作了嵌入式CPU卡POS-6921，此板集成的功能相当完善，稳定性高，受到了众多POS设备生产厂商的亲睐。

　　上海某大型连锁超市集团，为加强旗下超市的管理，加强内部控制，提高整体工作效率，节约人工成本，迅速获取正确的决策信息，以期达到加快资金周转、提升企业竞争的核心能力，全面对原进口POS设备进行统一升级，建立完善的信息管理系统。

　　上海某POS设备系统集成商提供全套设备解决方案，获得首肯，承建此项目。采用POS-6921CPU作为收款机的核心。 系统拓扑图:

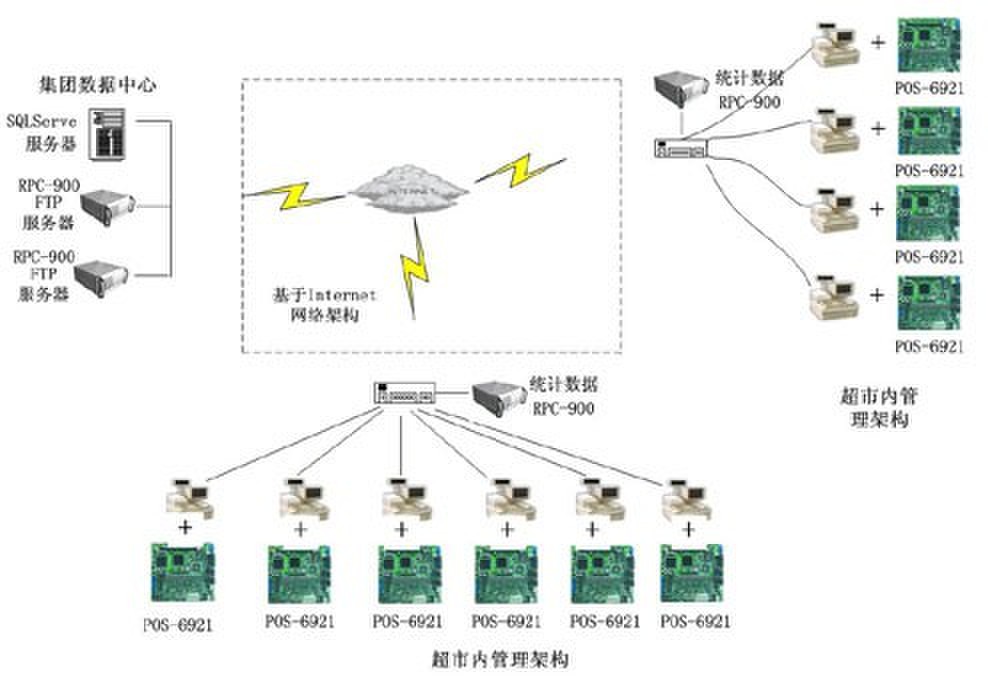

（一）系统结构：

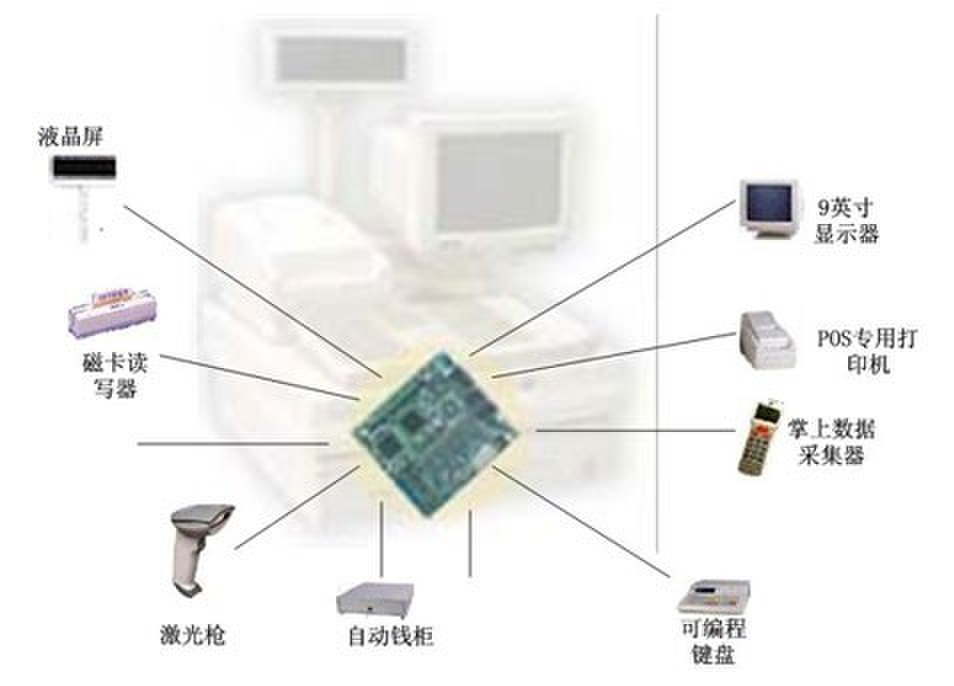

（二）POS-6921支持设备图：

POS-6921硬件配置：

1. CPU：
　　板载Embedded VIA low power Eden processor &C3 CPU，支持66/100/133MHZ的系统前端总线
　　速率为400MHz，667MHz或800MHz（可选）
2. VGA/LCD：
　　VGA 相当于SAVAGE3的性能
　　LCD支持18/24/36BIT的TFT的显示屏
　　支持8/16/24BIT的DSTN的显示屏
3. 系统内存：
　　板载一个168pin SDR DIMM，高可达512Mbytes
　　支持100MHz/133MHz传输
　　板载内存贴片（可选）
4. 存储设备：
　　2个Enhanced IDE interface connector，其中1个为44PIN接口，支持2.5英吋的硬盘
　　支持2个IDE设备，速度可达100 MB/sec
　　支持市场上所有容量的TYPE I/Ⅱ类型CF（Compact Flash）卡（可选）
5． LAN：
　　集成10/100M自适应以太网网卡
6． I/O设备：
　　Floppy： 1个软驱接口(360 KB/ 1.2 MB/720 KB/1.44 MB/2.88 MB)
　　USB： 提供2个USB1.1规范的接口
　　PISA槽： 标准PCI和ISA接口
　　KB & Mouse ： 两个PS2接口，提供2个1X5,1X6 pin插头
　　Power supply：AT电源（+5V，+12V）
　　Watch dog: 具有复位和IRQ11中断可选择的两种实现方式
　　系统可实现32层的看门狗计时

应用前景:

　　POS（Point OF Sells，电子收款机系统）在专卖店、超市、百货商店的广泛应用，使整个POS行业呈现出良好的发展状况，产品功能不够完善，但国内产品的市场占有率不 高，急待解决。华北工控（华北工控机）推出的POS专用主板，为POS设备的国产化提供更为完善的解决方案，必将为国内POS设备厂商提高国内市场占有率，完善产品性 能，起到推动作用。
