在高速公路收费系统解决方案中研华工控机的应用介绍。
一、方案简介：
在高速公路收费站中，因其所处的环境的特殊性，要求收费计算机24×7×365不停机连续运行，且能抗夏天路面近60度的高温顺冬天接近0度的低温，还必须具有防尘和抗振的能力，为了保证系统佳的工作稳定性，我们选用研华工控机作为系统专用平台。
二、系统配置：
1、机型：F-server6908
2、支持PIII 850MHZ,100/133MHZ FSB
3、支持1GB PCI133 SDRAM
4、支持2块大容量IDE硬盘，1个软驱，1个光驱
5、高速公路收费系统专用平台
6、多种型号无源底板可选
7、视频捕捉卡
8、2USB,2串口，1并口，键盘，鼠标
9、250W AT电源或250W ATX冗余电源
10、3com 10/100 Base-T以太网卡
11、AGP 4X显卡，显存8M/32M可选
12、研华PCL-849B通讯卡
13、研华PCL-725继电器输出及隔离数字量输进卡
14、支持的操纵系统：Microsoft Windows 98/NT/2000,Linux等
15、机器尺寸（宽×高×深）200×300×463mm(7.9” ×11.8” ×18.2”)

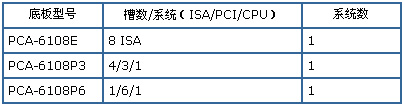

三、无源底板选型表：

四、方案特点：
该收费系统选用研华公司高速公路收费系统专用平台F-server系列工控机，大概工作原理如下：

1、工控机配一块PCL-849B 4端口高速RS-232通讯卡，用于RS-232口的扩展；
2、COM1口与IC卡刷卡机相连，收费员上岗时需划卡上班，下半时也需划卡，这样可以使系统治理职员方便识别收费职员情况；
3、PCL-725 8 通道继电器输出和光隔离数字输进卡，作为车道控制器卡具有继电器输出功能，控制交通灯和收费栏杠的起 落，通过车辆对车道的线圈发生作用，变成数字信号由PCL-725采集，输进到F-server工控机中进行处理；
4、COM3与字符叠加器相连，当有车辆通过期，收费员进行操纵，同时也有一信号 送到字符叠加器，字符叠加器就把这一信号叠加到摄像机信号中，在监控中心的监视器显 示，内容包括收费员号码、车辆类型及收费额等；
5、视频卡对捕捉的视频信号进行处理和压缩，主机独立控制每一路监视通道，完成录像、回放、报警、云台控制、数据备份、图像调节等功能；
6、本站主机通过自身以太网接口和其它站主机进行数据交换，各站主机通过以太网与中心控制室服务器相连，收费情况实时通过网络传递到服务器，进行实时纪录；
7、该系统软件采用Windows NT，分监控室和各收费亭两部分。监控室内有服务器（装有 NT Server）和监测器。服务器载有程序语言VB、VC，可以方便进行程序调试。另外服务器还装有modem与远程经理室进行通讯，实现逐日的记录上报功能。监测器有开发的监测软件，通过NT网络连接下属各个车道，每车道通过车辆进行实时纪录，记录内容包括车辆类 型、收费额、收费员及收费时间，可以方便进行查询。另外，每个监控室还分布有16车道收费亭监视器，并配有16画面录放机，对各个车道收费亭及车道进行录制以便出现事故或 纠纷时进行查证。
