研华工控机在温室模糊控制系统中的应用案列介绍 ：

    随着科技的进步，我国的农业种植技术也取得了很大的进步，在北方寒冷的冬天也能吃到南方温暖天气才能种出来的新鲜蔬菜了，这都要依赖于大棚种植技术。大棚种植技术主要是控制蔬菜的成长温度。使得蔬菜生长的环境长期处于温暖状态。

目前我国正逐步进步农业的自动控制水平，特别是蔬菜的温室种植已经在各地被广泛采用和重视。但现有的温室大多采用人工控制，无法很好的跟随蔬菜的生长过程，实时地进行调节。为了进步我国的温室技术水平，上海和北京等地从荷兰引进了一些现代化的温室设备和控制系统。但这些设备和系统价格昂贵、运行本钱高，在国内普及困难。另外，为了农业专家研究农作物的生长和发育过程，也需要一套能够用于研究的自动控制系统。本文将先容以工控机为核心的温室模糊控制系统。
1  功能简介
     温室模糊控制系统具有以下功能：
     ①根据农作物的生长要求，实现对温室空气温度、空气湿度、地表温度、土壤湿度、光照度、土壤营养液浓度和CO2浓度等参数的实时控制；
     ②以数据和图表的形式显示温室内外环境参数，并可查询历史记录；
     ③显示执行机构的开、闭状态；
     ④操纵职员可以手动控制执行机构；
     ⑤具有开放式平台，实时查询、修改温室控制参数，以便找出佳控制策略；

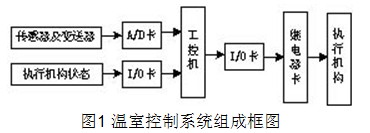

     传感器及变送器包括空气温湿度传感器、地表温度传感浓度传感器和配套变送器。用于将非电量信号转换为电量信号。同时转换为电流环信号，以便远间隔传输。
    执行机构包括风机、气泵、水帘、遮阴帘、电磁阀和侧窗等设备，用于调节温室参数。
     A/D采集卡采用YLY7202接口板，内含32个通道、12为A/D转换器。将电流环信号转换为电压信号，再转换为数字量。
     I/O卡采用YLY701接口板，内含32路光隔输进和32路光隔输出。用于驱动执行机构和反馈执行机构的状态。
     继电器卡采用固态继电器，输进端接I/O卡输出的直流信号，输出端接中间继电器线圈的交流220V信号，通过中间继电器接通接触器，驱动各执行机构。
    工控机采用研华工控机主机，主要完成对A/D采集卡的控制、根据输进参数确定输出、对I/O卡的控制、监测执行机构的动作状态、实时显示图表等功能。
3  控制模式
     温室控制包含温度、湿度、光照度和浓度等多种参数，又有风机、侧窗、气泵、水帘和灯光等多种调节机构。同时，温室各参数又没有正确的传递函数。因此，温室控制是一种多输进、多输出的复杂控制。这里采用经过预处理的模糊控制实现对各种参数的实时调节。下面从三个方面说明预处理过程。
     （1）  季节不同，调节措施不同。在春季和秋季，温度、湿度等参数可以通过侧窗、风机、水帘、遮阴帘进行调节。在冬季，温度、湿度参数可以通过热气、水帘进行调节，而不能用风机和侧窗。因此，将控制分为冬季和其他季节两种模式。冬季调节措施有：热气电磁阀、气泵、水泵、水帘和补光灯；其他季节调节措施有：侧窗、风机、遮阴帘、水帘、气泵、水泵和补光灯。

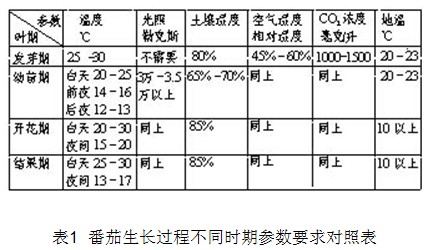

     （2）  不同生长时期，参数要求不同，控制模式不同。以番茄为例，整个生长过程分为：发芽期、幼苗期、开花期和结果期。番茄不同时期的参数要求见表1。因此，将控制再分为四个生长时期和天天的白天、前半夜、后半夜三个时段。在不同时期采用不同的隶属函数和调节措施。

4 控制算法

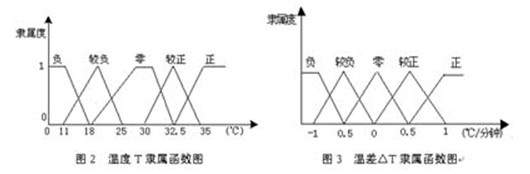

     温室控制器采用模糊控制，现以其他季发芽期为例先容控制算法：以温度为例，番茄发芽期适宜温度为25～30℃，低温度为11℃，高温度为35℃，温度和温差采用梯形和三角形隶属函数，隶属函数如图2和图3所示。


      根据隶属函数，温度和温差模糊集分为负、较负、零、较正和正5种。根据专家和试验，得出：
     假如 T为负，且△T为负，则风机关，侧窗关；
     假如 T为正，且△T为正，则风机开，侧窗开；
     假如 T为零，且△T为正，则风机关，侧窗开；
     ……
     等25条控制规则。实际调节过程中，实时采集温度和温差信号，计算出温度和温差针对不同模糊集的隶属度，再根据25条控制规则，分别求出风机关、风机开、侧窗关、侧窗开的隶属度，取隶属度高者执行。
     其他参数调节算法为：湿度调节同温度，执行机构加上水帘；光照度调节采取遮阴帘屏蔽措施；假如室外温度或湿度大于室内，则屏蔽侧窗；其他参数调节方式类似。
 5 结论
     基于模糊控制的温室智能控制系统能够对多个参数分别进行实时控制。经过近一年的试运行，控制精度能够满足农作物生长的要求。同时，良好的人机界面也促进了农业专家对农作物生长过程的研究。
