华北工控Cedar Trail平台核心模块|多串口工业主板SOM-6938

华北工控SOM-6938|高性能工控机|工业主板

一、华北工控SOM-6938|高性能工控机|工业主板产品介绍:

1、 基于COM Express规范Type 2 的Cedar Trail平台核心模块

◆ 基于Intel Cedar Trail 平台, 板载Intel Atom N2800/D2550处理器
◆ 板载DDR3高速内存,高板载容量可达4GB
◆ 提供LVDS、VGA、DDI(DVI/HDMI/DP)等多路显示信号,支持独立双显
◆ 完全遵循COM Express接口规范,采用Type2插槽设计
◆ 整板集成度高,主板尺寸Mini小巧,仅为95mm*125mm
◆ 采用模块化设计,可灵活搭配多种底板完成相应的解决方案
◆ 扩展接口丰富:可通过底板提供多达5x PCIe、4x PCI、4x SATAII 、8x USB2.0、1x VGA、1x LVDS,2x DDI、1x LPC、1x 10/100/1000Mbps LAN等
2、基于COM Express规范Type 2 的Cedar Trail平台核心模块

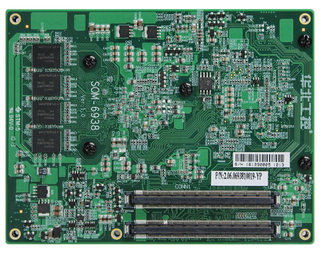

3、 SOM-6938是一款符合COM Express规范的系统核心模块,采用Type2插槽设计,通过灵活地搭配不同扩展功能的底板实现相应的解决方案。该模块基于Intel Cedar Trail 低功耗平台,板载Intel Atom N2800/D2550处理器、4GB DDR3 高速内存,以及内置Intel? GMA 3650/3600 图形控制器,使该模块在小巧的体积下仍具有超强的应用计算能力、图形处理和1080P高清播放能力
4、 另外,该模块不仅体积小、功耗低、高性能,而且扩展接口丰富:可通过COM-E 插槽扩展提供提供LVDS、VGA、DDI等多路显示,I/O方面可通过底板提供多达 5个 PCIe 、 4个 PCI、4个SATA2 、8个USB2.0 、1个 VGA 、1个LVDS、2路DDI(可扩展为HDMI/DVI/DisplayPort)、1路LPC以及HD audio 等。
该产品可广泛为移动手持终端、数字标牌、汽车、数字控制、交互式客户端、媒体播放、广告、LCD大屏、交通控制、信息系统、金融设备等众多领域提供解决方案。

二、华北工控SOM-6938|高性能工控机|工业主板参数汇总:



CPU Intel Atom N2800/D2550 处理器
芯片组 Intel ICH10R
内存 大可板载4G DDR3 高速内存
存储 4x SATAII,通过COM-E 插槽扩展
以太网 Intel® 82583V 10/100/1000MBps,端口通过COM-E 插槽扩展
图形控制 集成Intel® GMA 3650/3600 图形处理器,大可共享1024M内存
显示接口 1x LVDS提供单通道 18/24Bit LVDS信号,通过COM-E插槽由板载提供扩展
LVDS大分辨率:Atom N2xxx:18Bit(1366x768@60Hz)/Atom D2xxx:24Bit(1440x900@60Hz)
2x DDI (HDMI/DVI/DisplayPort),通过COM-E插槽由板载提供扩展
HDMI/DVI/DisplayPort,大分辨率为1920x1200
1x VGA信号,通过COM-E插槽由板载提供扩展,大分辨率为1920x1200
音频 Intel® High Defnition Audio,通过COM-E 插槽扩展
I/O 接口 4x SATAII, 通过COM-E 插槽扩展
8x USB2.0, 通过COM-E 插槽扩展
扩展接口 提供5组PCIe x1信号,通过COM-E 插槽扩展
提供4组PCI2.3信号(32bit/33MHz),通过COM-E 插槽扩展
提供1组标准的LPC信号,通过COM-E 插槽扩展
看门狗 N/A
电源类型 5V Standby & +12V供电(通过COM-E 插槽供电 )
温度 工作温度 :0℃~60℃
存储温度:-40℃~85℃
湿度 5%~95%相对湿度, 无冷凝
尺寸 95mmx 125mm
