华北工控工控整机在手机检测系统中的应用

       系统概述：

       随着移动通信行业的飞速发展，手机需求日趋增长，各大手机厂商每年都要量产成千上万部手机，然而质量把关至关重要，每一部手机都需要通过严格的测试才能进入市场。手机测试成为手机生产过程中必不可少的环境，选择高可靠的手机检测设备成为手机厂商为关注的问题，手机市场的飞速发展为手机检测设备市场带来了巨大的商机。华北工控多年来致力与行业专用计算机产品的研发、生产、服务，目前工控整机在多个行业都有稳定可靠的应用，华北工控工控整机也受到手机检测设备厂商的亲睐，成为手机检测设备的硬件主控方案。下面详细介绍华北工控一款工业级工控整机在手机检测设备中的应用。

       系统要求：

       由一台主控计算机兼容手机综合检测仪软件作为手机检测设备的核心部分，在工控机中插入一块PCI总线的PIB卡，PIB卡上引出一根GPIB线，GPIB线接口连接到手机综合检测仪上，实现了手机下载系统与手机功能的检测，例如多媒体测试、话音质量测试、液晶屏测试和按键测试等等。主控计算机平台决定着手机检测设备的高效运行，因此对于主控计算机平台的运算处理能力、扩展兼容性、可操作性上的要求很高。

        系统方案：

        华北工控一款具工业级特性的工控整机被手机厂商选购，作为其手机检测设备的主控平台。华北工控该主控计算机由4U弧门工业机箱RPC-600与LGA 775 酷睿2级 PICMG1.0 全长CPU卡SHB-950组成，具有高效可靠、串口丰富、扩展灵活、兼容性好、操作方便等优势特点。保障手机检测系统测试数据传输速度更快，稳定可靠，降低测试过程中的成本，操作方便。

         RPC-600是由华北工控研发生产的4U弧门工业机箱，该4U、19英寸可上架，采用欧美风格设计，是特殊的弧形压梁设计，符合EIARS-310C 标准；可安装5个3.5"驱动器，可灵活选用工业CPU卡或商用PC主板，板卡卡条高度可调，前端有2个USB接口；同时前面板带锁，防止误操作。SHB-950是一款符合PICMG1.0规范的全长CPU卡，基于Intel G41 + ICH7芯片组，支持LGA775的Intel Core2 Extreme/Core 2 Quad/Core 2 Duo/Celeron处理器，800/1066/1333MHz系统前端总线。2条240Pin DIMM插槽支持DDRⅢ 800/1066MHz大至4GB。Intel G41集成Intel GMA X4500，大动态共享512MB系统内存为显存，提供8个USB2.0接口，4个SATAⅡ接口，1个IDE，1个CF卡插槽，2个COM接口，1个LPT，1个千兆以太网，7.1声道高清音频。而且该板还具有快速、抗干扰和强电磁兼容等特点，同时，还支持看门狗，IrDA， 防病毒的BIOS等先进功能，稳定可靠。

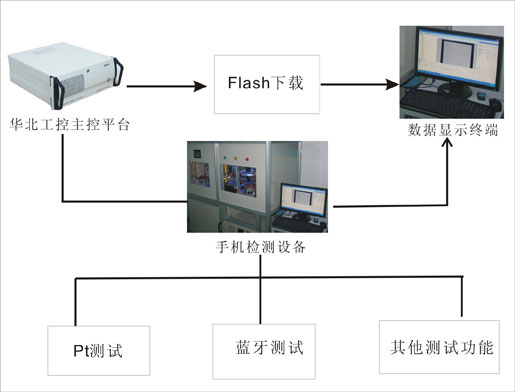

       系统框图：

       系统特点：

       4U 弧门工业机箱RPC-600

       ◆ 4U、19英寸可上架，欧美风格，符合EIARS-310C 标准
       ◆ 多可安装5个3.5"驱动器
       ◆ 可选用工业CPU卡或商用PC主板
       ◆ 前面板带锁，防止误操作，前端2个USB接口
       ◆ 前面板提供电源以及硬盘指示灯
       ◆ 特殊的弧形压梁设计，弧形压条高度可调

          SHB-950  基于Intel® G41的PICMG1.0全长CPU卡

       ◆ 采用Intel G41+ICH7芯片组，支持800MHz/1066MHz/1333 MHz FSB；
       ◆ 支持LGA775 Core2 Extreme、Core 2 Quad、Core 2 Duo 、Celeron处理器；
       ◆ 2条DDR3内存插槽，DDR3 800/1066MHZ双通道，高可达4G；
       ◆ RTL8111D网卡，提供1个千兆网口；
       ◆ 2个COM，8个USB，1个CF卡，4个SATA,1个IDE；
       ◆ 尺寸：338mmx122mm



         系统评价：

        华北工控提供的主控计算机运算处理能力强，扩展灵活，能兼容手机综合检测仪软件，在高温、高湿等恶劣环境中系统能保持长时间稳定运行，保障了手机测试平台提供优化的数据传输结构，提高测试效率，高速准确，大大降低了测试成本。
