鱼雷测试设备计量系统中研祥工控机的应用案列介绍
[系统概述]
鱼雷测试设备在我国多数应用于j u n事,在海j u n武器装备保障中起着重要作用。一套鱼雷专用测试设备计量系统的设计与实现该系统具有操作简单、测试精度高、便于扩展等特点;目前海j u n装备的鱼雷有许多种而与之相配套的专用测试设备则更多涉及交直流电压、交直流电流、电阻、时频、信号等多个参数因此对这些鱼雷专用测试设备的计量测试任务复杂测试数据吞吐量大测试精度要求高如果采用传统的手动检定方法不但工效低有时还会出现漏检设备和漏检项目的现象加之近年来多种新型鱼雷武器系统装备部队计量站的计量及维修任务越来越重所以有必要建立一个高效、灵活机动的鱼雷测试设备计量检定系统以适应当前海j u n计量保障的需求。为此现先容选用“EVOC”研祥工控机为主控机针对鱼雷测试设备计量系统的解决方案。
[系统原理]
控制器:选用研祥“EVOC”产业计算机,加装ISA总线控制卡和I/O控制卡,构成输进/输出控制器,外接显示器、键盘、鼠标及人机接口界面;
综合测试仪:在控制器程控下,标准源输出交、直流标准电压、电流信号,经程控开关阵列,用来转接各种信号和传输数据,设计的标准源由微机数字电路构成;
通用标准仪器:一类为丈量专用设备输出信号的仪器,如数字电压表、数字示波器、频率计、相位计、失真度仪等,另一类为提供给专用设备标准信号的仪器,如信号源等;
打印机:作为测试数据记录设备;

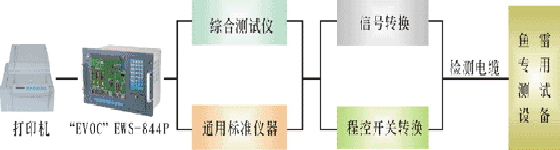

[系统框图]
[系统配置]
主机:EWS-844P/FSC-1622VD2N/CPU PIII850/内存128M/硬盘40G
隔离32位数字I/O:PCL-730 48位数字I/O卡:PCL-731(A)
高级六通道电压/电流输出卡:PCL-726
隔离2通道模拟输出卡:PCL-728
[系统评价]
在设计过程中,解决了3个方面的关键技术:实现了程控转换开关的智能化设计,整体结构得到优化;利用牛顿法实现了电路非线性元件的等效模型,使系统分析得到简化;在国家计量标准基础上实现了检定自动化,便于同一治理。从实际使用来看,该系统进步了鱼雷计量检定工作的自动化程度,操纵方便,适合部队使用。
